Проект дома из клееного бруса 145х200мм
Векторные 3-д виды сруба, стропильной системы

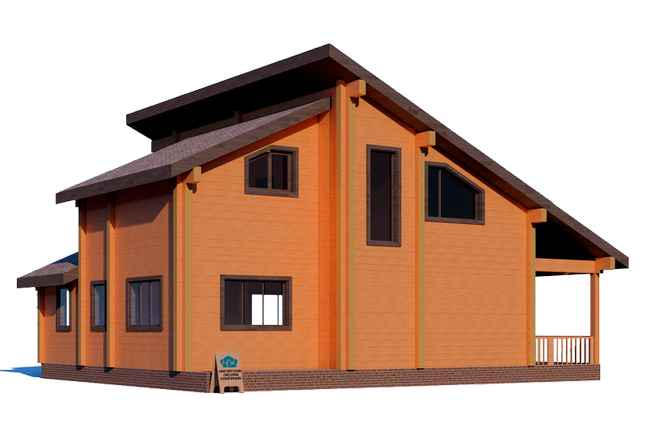

Полутоновые 3-д виды дома в цвете.
План балок с местом установки и размерами.
План кровли с площадью всех скатов в целом и в отдельности, а так же угловые параметры скатов.
План стропил с шагом, расположением и длинами стропил.

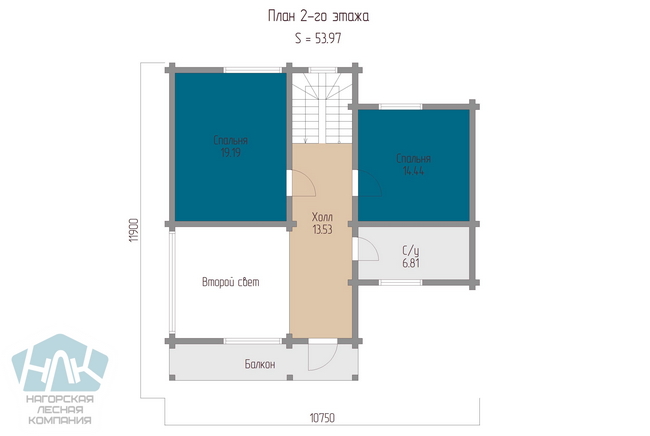

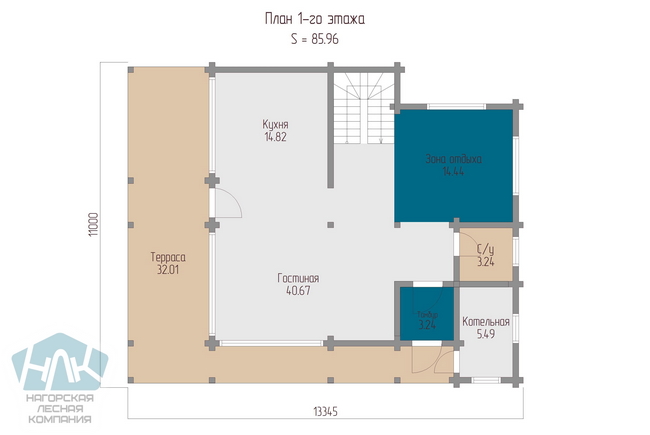

План этажей со всеми размерам и экспликацией всех помещений
Развертки скатов
Разверки всех стен с нумерацией, размером каждого бревна и проема на стене и экспликацией места положения на плане
Разрезы с высотными отметками перекрытий и проемов
Фасады здания с высотными отметками
Так же вы получаете раскрой материала, спецификацию для изготовления на производстве, ведомость пиломатериала для стройки.
Брус/бревно с зарезанными чашами для внешних и внутренних стен
Подкладочная доска, лаги перекрытия 200х100, стропила 200х50, контробрешетка 50х50, обрешетка 100х25
Межвенцовый утеплитель(шелтер), нагель березовый(шкант)
Рабочий проект (планы этажей, кровли, стропил, балок перекрытий, разрезы, фасады, развертки скатов, стен, виды векторные, полутоновые, раскрой материала, спецификация, ведомость материалов)
