Дп-054 [75 м2]

Цена проекта: 6800₽
Цена домокомплекта: 1302000₽

Проект дома из клееного бруса

Материал: Клееный брус
Категория: Дом
Площадь: 75 м2

Проект гостевого домика из клееного бруса

  • Категория Дом
  • Материал Клееный брус
  • Толщина стен 195 мм
  • Площадь 75 м2
  • Кол-во этажей 1
  • Кол-во комнат 2
  • Кол-во с/у 1
  • Наличие котельной Есть
  • Наличие гаража
В состав проекта входит:
GALLERY
OPEN
Векторные виды (кол-во 4шт.)

Векторные 3-д виды сруба, стропильной системы

GALLERY
OPEN

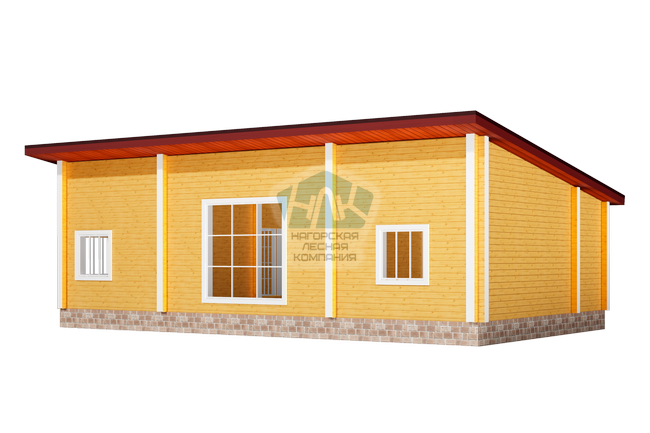

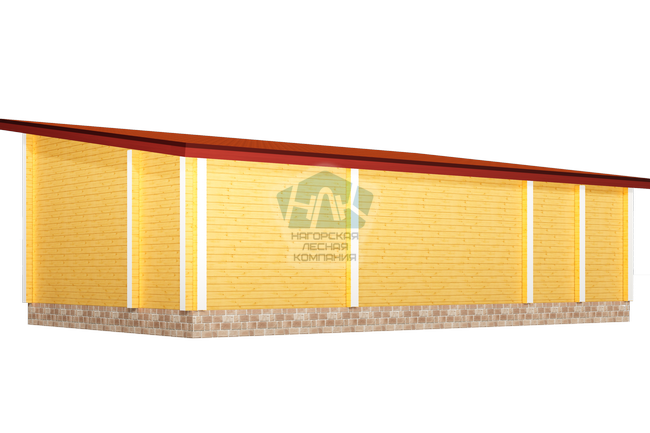

Полутоновые виды (кол-во 4шт.)

Полутоновые 3-д виды дома в цвете.

GALLERY
OPEN
План балок перекрытия (кол-во в зависимости от этажности.)

План балок с местом установки и размерами.

GALLERY
OPEN
План кровли (кол-во 1шт.)

План кровли с площадью всех скатов в целом и в отдельности, а так же угловые параметры скатов.

GALLERY
OPEN
План стропил (кол-во 1шт.)

План стропил с шагом, расположением и длинами стропил.

GALLERY
OPEN

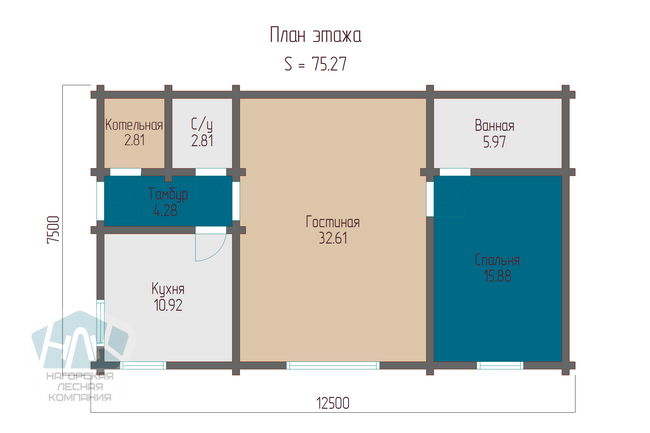

План этажей (кол-во в зависимости от этажности.)

План этажей со всеми размерам и экспликацией всех помещений

GALLERY
OPEN
Развертки скатов (равно кол-ву скатов.)

Развертки скатов

GALLERY
OPEN
Развертки стен

Разверки всех стен с нумерацией, размером каждого бревна и проема на стене и экспликацией места положения на плане

GALLERY
OPEN
Разрезы (кол-во 2шт.)

Разрезы с высотными отметками перекрытий и проемов

GALLERY
OPEN
Фасады (кол-во 4шт.)

Фасады здания с высотными отметками

Так же вы получаете раскрой материала, спецификацию для изготовления на производстве, ведомость пиломатериала для стройки.

В состав комплекта входит:
GALLERY
OPEN
Стеновой комплект

Брус/бревно с зарезанными чашами для внешних и внутренних стен

GALLERY
OPEN
Пиломатериал

Подкладочная доска, лаги перекрытия 200х100, стропила 200х50, контробрешетка 50х50, обрешетка 100х25

GALLERY
OPEN
Дополнительные комплектующие

Межвенцовый утеплитель(шелтер), нагель березовый(шкант)

GALLERY
OPEN
Рабочая документация

Рабочий проект (планы этажей, кровли, стропил, балок перекрытий, разрезы, фасады, развертки скатов, стен, виды векторные, полутоновые, раскрой материала, спецификация, ведомость материалов)
